美芯晟推出车规级 UART 接口24通道高侧LED驱动芯片 MTQ60124

　　汽车照明领域动态照明需求持续提升，对 LED 的独立控制与像素级控制提出了更高要求，具备数字接口的 LED 驱动器已成为核心关键。外部照明系统中，多种照明功能常分布在经非板载线路连接的多个 PCB 板上，传统单端接口难以满足严格的 EMC 要求。

　　美芯晟最新推出的车规级 LED 驱动芯片 MTQ60124，基于 UART Flex Wire 接口并采用业界通用的 CAN 物理层，能够稳定实现长距离非板载通信，且不会影响 EMC 性能。

　　MTQ60124是一款车规级24通道40V 高侧 LED 恒流驱动芯片，符合 AEC-Q100 标准，支持8位模拟调光和12位 PWM 占空比调光，可精准控制输出电流。该芯片具备 LED 开路、接地短路及单 LED 短路诊断功能，既能满足多样化的应用调节需求，又能提供可靠的安全防护。MTQ60124在失去 MCU 连接时，其可配置的看门狗功能可自动设置失效防护状态；依托可编程 EEPROM，该芯片可灵活适应不同的应用场景，广泛适用于汽车贯穿式尾灯、格栅灯、动态转向灯、日行灯、位置灯等应用场景。

　　产品特性

　　符合车规级 AEC-Q100 标准：

　　温度等级1（–40°C 至 +125°C）

　　芯片供电电压4.5V ~ 40V，支持直连蓄电池

　　24通道高达100mA 高侧精密电流输出：

　　输出电压高达20V

　　2位全局，6位独立电流设置

　　电流精度≤±5%@5mA~100mA

　　低压降：750mV@100mA

　　12位独立 PWM 调光

　　相移 PWM 调光

　　可编程 PWM 频率高达20.8KHz

　　支持线性及指数调光方式

　　输出电流上升/下降沿控制技术优化 EMI

　　灵活导线控制接口：

　　频率高达2MHz 的 UART 通信接口

　　单颗芯片可提供16个物理地址

　　单帧数据高达24字节

　　5V LDO 输出为 CAN 收发器供电

　　具备多种保护和诊断措施：

　　可编程失效防护状态

　　LED 开路保护

　　LED 短路保护

　　单颗 LED 短路保护

　　可编程低压告警

　　漏极开路故障指示

　　看门狗和 CRC 校验

　　8-bit ADC 用于引脚电压检测

　　过温保护

　　技术亮点

　　■ 24通道高达100mA 高侧精密电流输出

　　MTQ60124可提供24通道高侧 LED 电流输出, 单通道输出电流最高可达100mA，支持模拟调光、24-bit PWM 调光、PWM 相移调光等多种调光方式，且可实现线性与对数调光曲线。通过 MCU 设置通道电流与 PWM 占空比，即可实现高精度 LED 调光输出。

　　■ 三路 ADC 转换技术

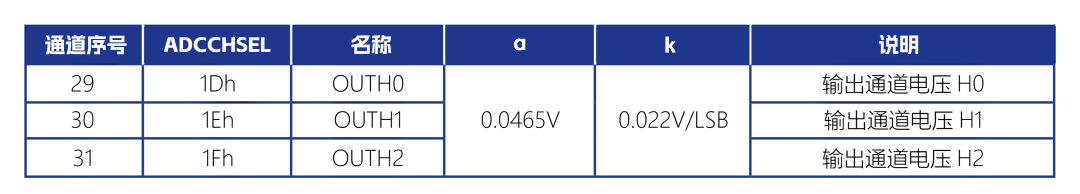

　　MTQ60124搭载三路 ADC 转换功能，可实现 LED 分 BIN、热量管理、电压检测等核心功能。其输出通道 OUTH0-H2 支持单独 ADC 采集，只需将89h 的 OUTH0、OUTH1、OUTH2 位配置为1，即可开启该功能。

　　■ 独立运行的失效防护模式

　　MTQ60124内置可独立运行的“失效防护（FAIL-SAFE）模式”，能在 MCU 通信中断时保障行车安全。若 UART 接口电缆意外断开导致主机与芯片通信中断、失去所有电流通道控制，所有输出通道亮度将被锁定且无法进行开关控制；此时芯片将触发看门狗机制自动进入失效防护模式，通过 FS0/FS1 引脚即可保持各输出通道的基本开关控制，各通道支持独立编程启闭。该模式还支持无 MCU 场景下通过预编程 EEPROM 实现独立运行。

　　■ 完善的保护与诊断功能

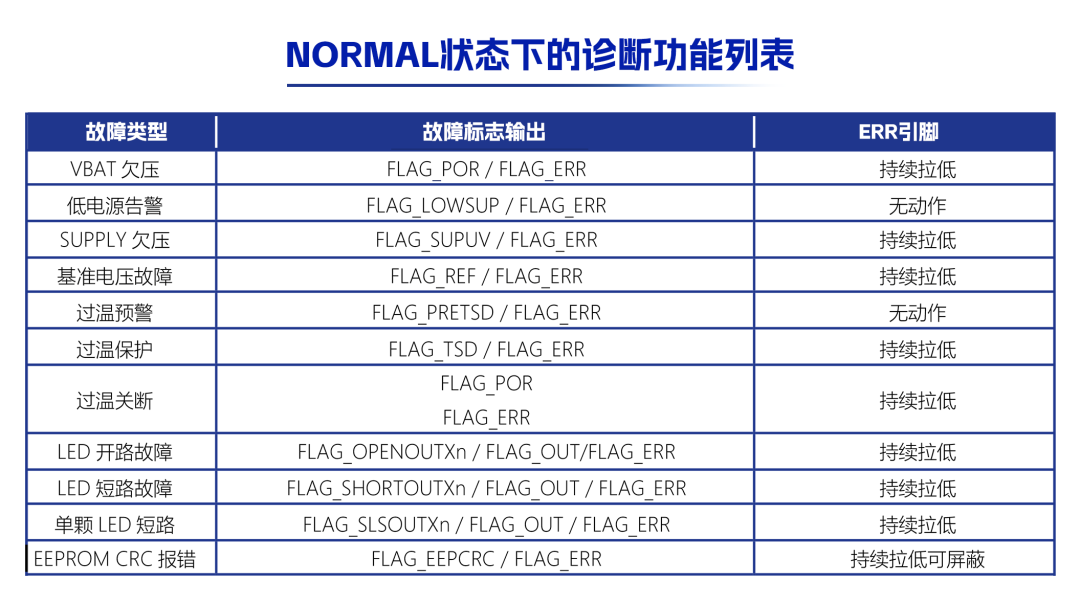

　　MTQ60124具备供电电压、电流输出及结温的全面诊断功能，核心保护机制包括 UVLO （VBAT 欠压锁定）、LED 开路/短路保护、单颗 LED 短路保护、OTP （过温保护）等。在正常状态下，该芯片可检测各类故障并通过 ERR 或 FLAG 寄存器上报状态；除 UVLO、电源欠压及过温保护外，器件本身不采取任何动作。所有故障响应由主控制器处理，若多次重试后错误仍存在则关闭输出。

　　■ 独有的输出电流上升/下降沿控制技术

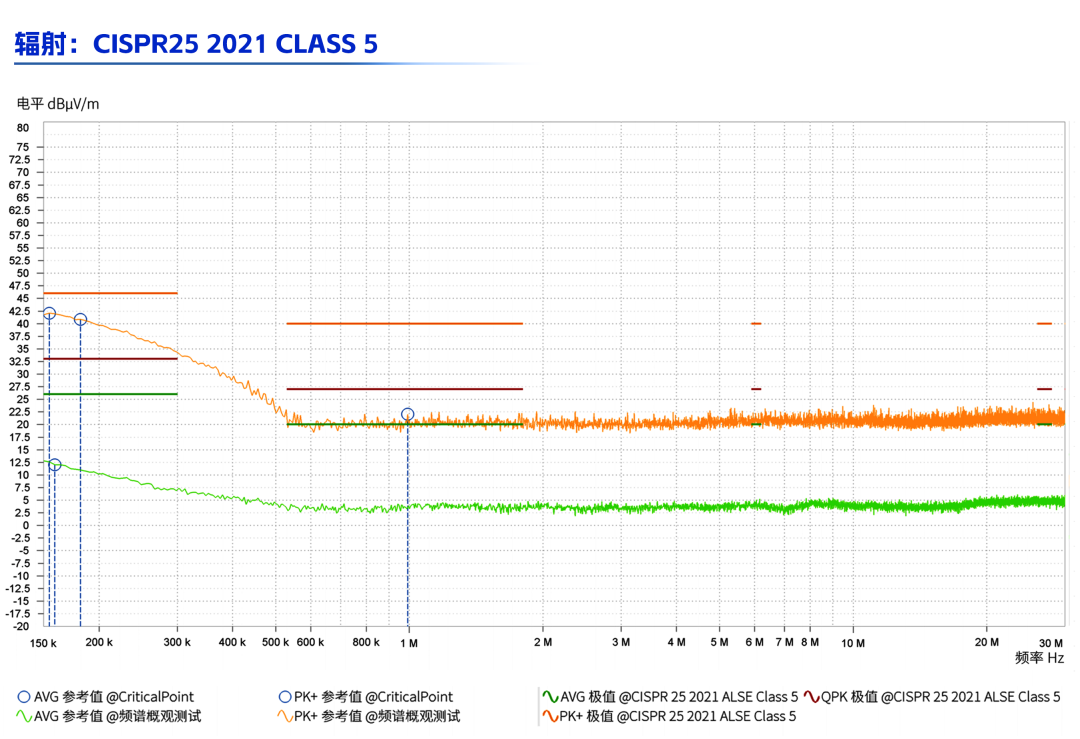

　　MTQ60124独有的输出电流上升/下降沿控制技术使系统具有优秀的 EMI 性能。该芯片通过配置寄存器 SLEW_RATE，支持1us（默认）、5us、10us 三档输出电流上升/下降时间调节。
