BL1051：贝岭新一代17串高精度BMS AFE，赋能智慧能源管理

　　BL1051：

　　贝岭新一代17串高精度

　　BMS AFE，赋能智慧能源管理

　　BELLING BL1051是上海贝岭（600171）面向储能、两轮车、清洁工具及电动工具市场精心打造的一款高性能电池管理模拟前端芯片（AFE），该产品支持5至17串锂电池堆叠架构，以业界领先的电压电流与温度监控精度为核心优势，集成全面的安全保护机制，为电池包提供全面、精准的状态监测与安全保障。

　　BL1051高集成度架构显著简化了外围电路设计，降低系统成本，依托公司在信号链和功率链产品线的深厚积累与协同优势，对于便携储能、两轮车、清洁工具、电动工具等对成本与性能高要求的应用，BL1051均能提供极具竞争力的解决方案，助力客户加速产品上市进程，提升市场竞争力。

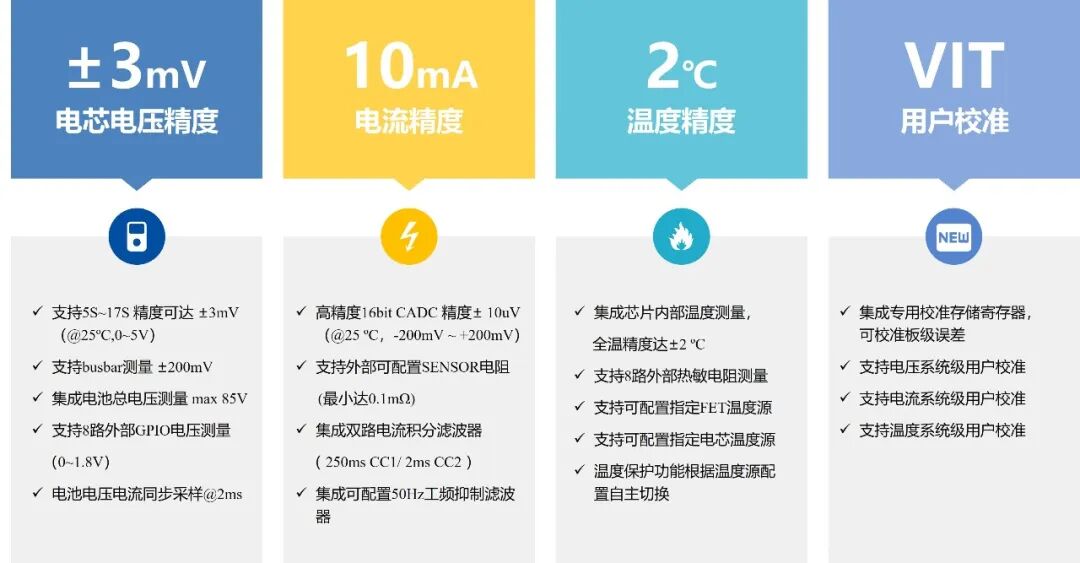

　　卓越的数据采集能力

　　BL1051支持0~5V全范围电芯电压测量，并且支持busbar测量，采用双16bit Σ-Δ ADC架构，支持电压电流同步采样，提供业界领先的电压、电流、温度采集精度，尤其是其出色的全温电流零点漂移（≤±10mA@1mΩ），内部集成50Hz工频滤波器，可抑制充电时公网对信号采集的干扰，同时为客户提供板级校准存储空间，提高设计与应用灵活性。

　　在-40℃到85℃全温区范围内，17个电池通道的电压误差都能控制在±5mV以内，展现出极佳的温漂特性。

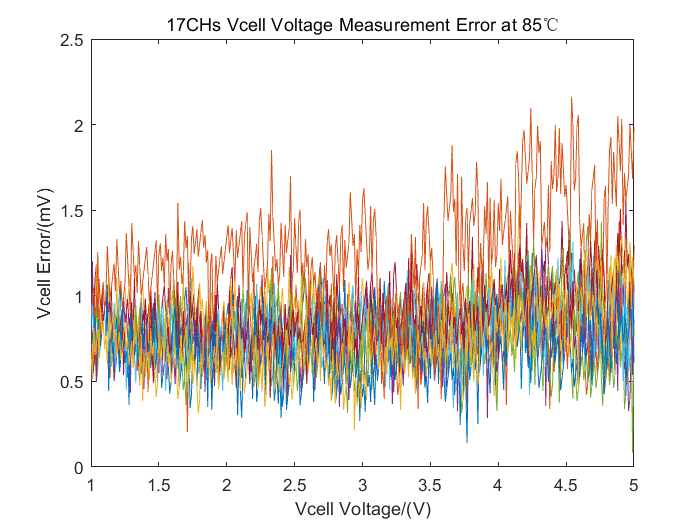

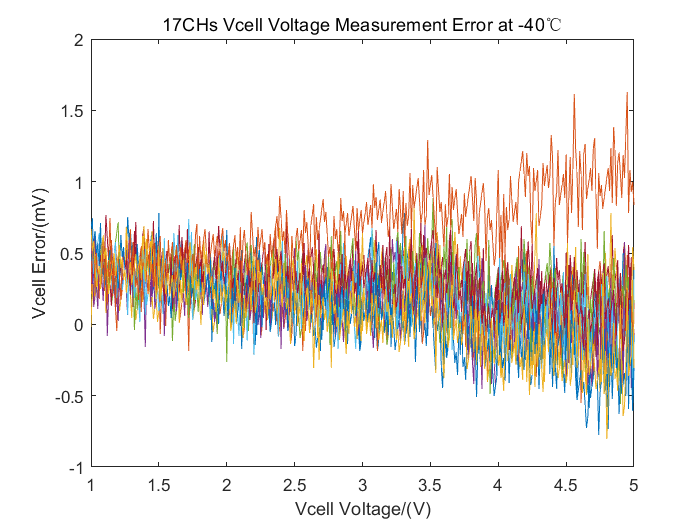

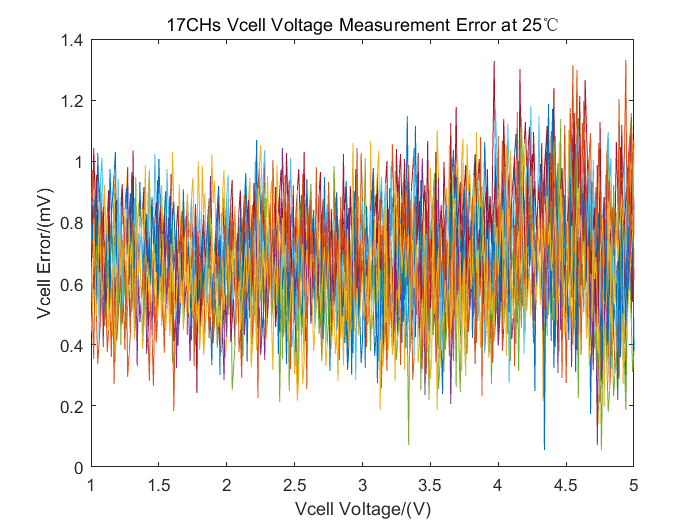

　　BL1051 17个电池电压通道采集电压误差实测数据(单位：mV)

　　全面的安全保护机制

　　BL1051采用分级保护架构

　　初级保护

　　电芯过压/欠压、充电过流、放电过流、短路保护、电芯充放电高低温、FET过热保护等。

　　次级保护

　　二次过压/欠压、FET失效检测等。

　　所有保护参数均可配置阈值、延时和恢复条件，最快可支持us级快速响应。此外，系统还集成了EEPROM校验失效、预充电超时、看门狗和断线检测等多重自检机制，构建立体化的安全防护网。

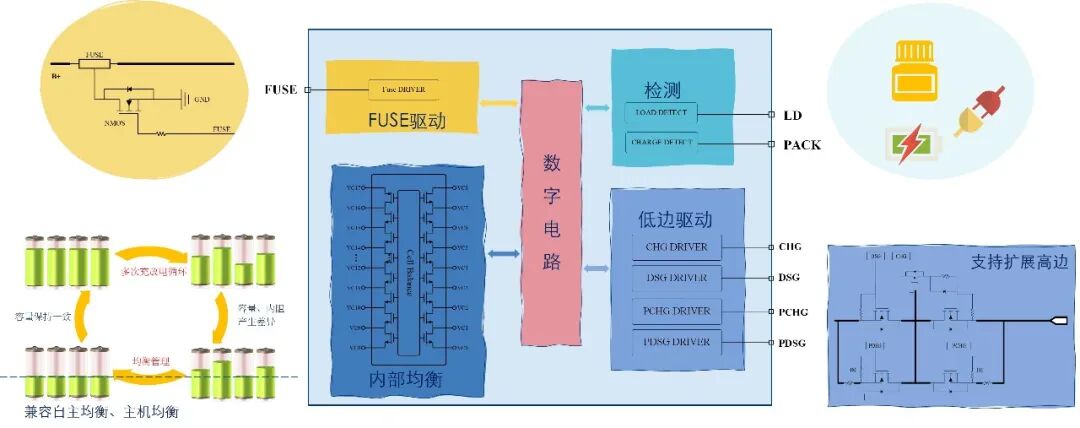

　　灵活的驱动与均衡方案

　　在驱动方面，BL1051内部集成充电、放电、预充电、预放电FET低边驱动，并且支持外部扩展高边驱动，适配全分口、半分口等多种拓扑。均衡方面，支持单通道高达50mA内置被动均衡，支持自主均衡和主机控制均衡双模式，自主均衡基于电芯状态智能算法，无需主控干预即可自主实现电池一致性管理。

　　此外，BL1051还支持负载检测、充电器检测和熔丝驱动，并且集成10 路多功能 GPIO，集成双路高达50mA输出能力的可编程 LDO， 支持400KHz I2C和1MHz SPI通信接口，并且提供多种功耗管理模式，以支持电池管理更灵活与丰富的系统级设计解决方案。

　　丰富的配套产品

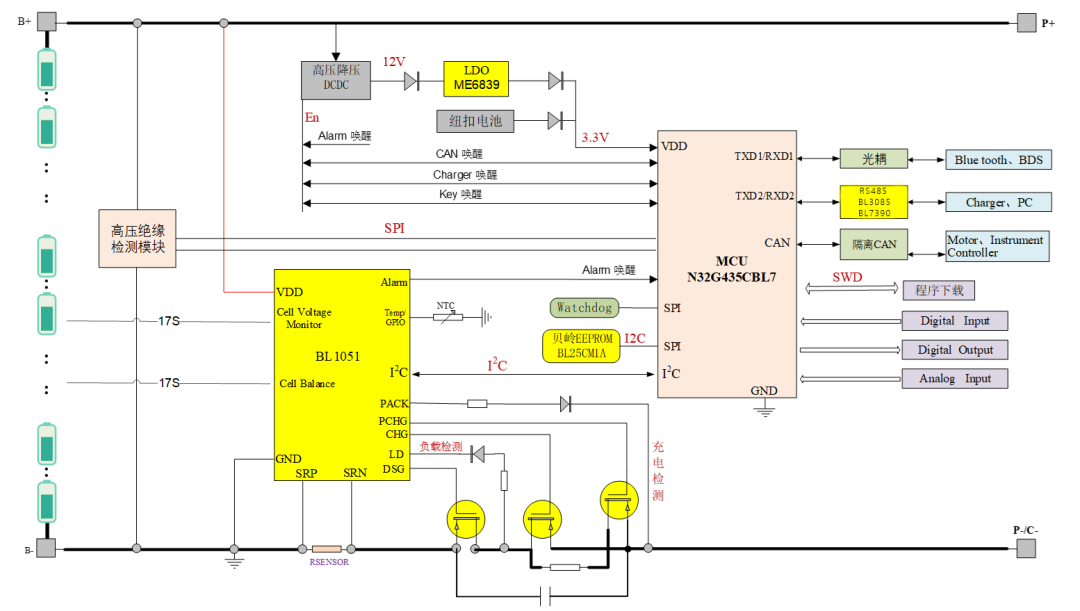

　　BL1051作为核心AFE，配合贝岭的高压DC-DC、低功耗LDO、纳安级运放和数字隔离器，形成一体化解决方案。功率部分可选用贝岭自有SGT MOS及配套栅极驱动芯片，通信接口可选用RS485 BL3085及配套的两通道数字隔离器BL7221，外部存储可选用BL24Cxx EEPROM。

　　BL1051及其配套方案将为储能、两轮车、清洁工具及电动工具等应用领域客户提供更安全、更可靠、更具竞争力的选择，这种全栈式方案大幅降低了客户选型成本和供应链风险。
