铂力特助力可降解锌基骨植入物研发取得关键进展

　　骨缺损修复是临床骨科的一大棘手难题，传统钛基植入物虽应用广泛，但存在二次手术取出及感染风险，制约临床治疗效果。生物可降解锌基金属凭借降解速率可控、无气体产生且具备成骨潜力等优势，成为骨科植入物的理想材料。近年来，通过PBF-LB/M工艺制备的锌基多孔支架在治疗骨缺损方面已取得显著进展。然而，3D打印的锌基支架易出现表面氧化、粗糙及粉末附着，这些表面特性对成骨性能的影响机制尚未明确，成为临床转化的关键瓶颈。

　　为破解这一难题，清华大学、中国人民解放军总医院第四医学中心、北京大学联合团队聚焦支架表面特性与成骨性能关联机制展开研究。团队采用PBF-LB/M技术制备纯锌（Zn）和锌-1镁（Zn-1Mg）多孔支架，结合酸蚀刻调控表面特性，通过一系列表征分析及性能测试，全方位解析了表面特性对成骨的调控作用。

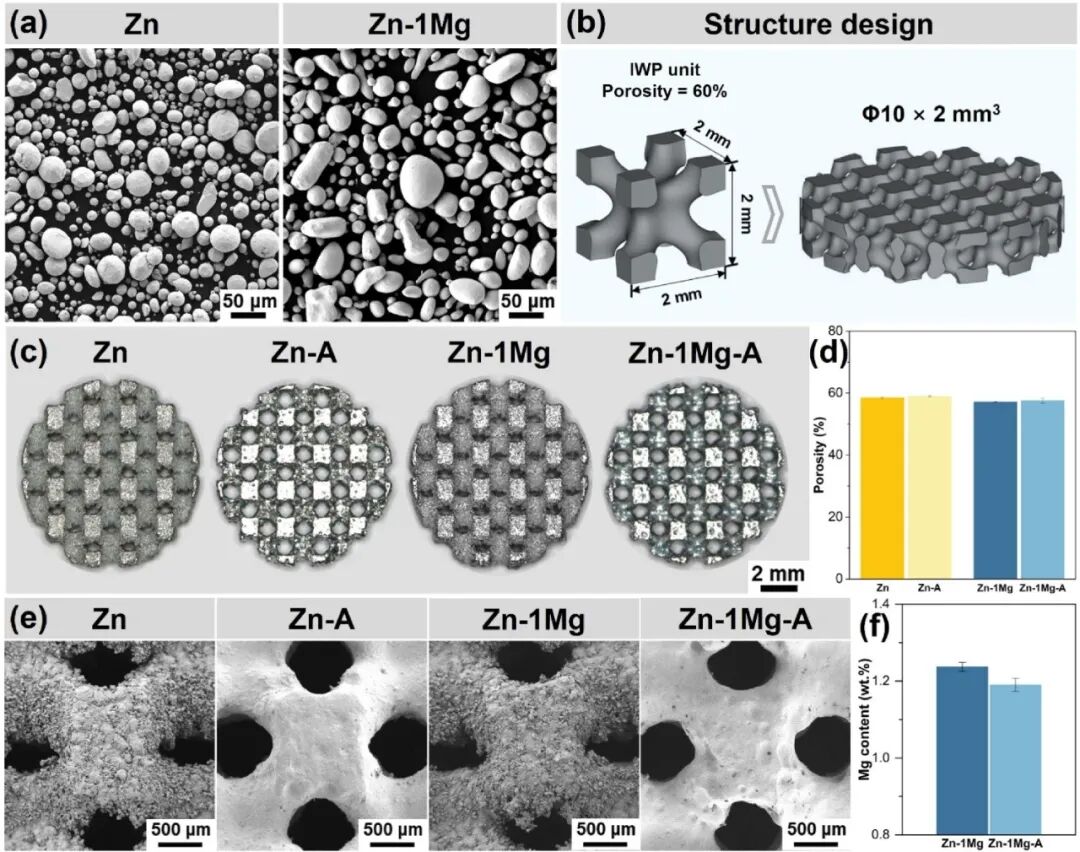

　　支架的设计与制造

　　研究发现，酸蚀刻能够改变支架表面特性，影响离子释放，且Zn-1Mg支架通过“低Zn +释放+Mg +协同”，实现最优成骨效果。该研究首次明确了3D 打印锌基支架表面特性-离子释放-成骨性能的关联机制，提出“表面改性+合金化”协同调控策略,为生物可降解金属支架表面调控难题提供了重要指导，助力推动个性化骨科植入物临床转化。

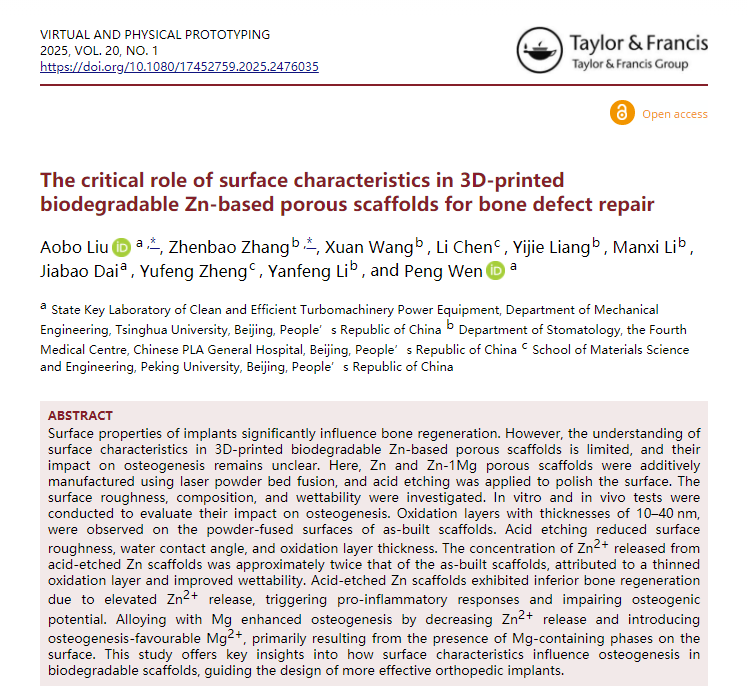

　　本文通讯作者为清华大学温鹏副教授、中国人民解放军总医院第四医学中心李岩峰教授与北京大学郑玉峰教授。上述研究成果以“ The critical role of surface characteristics in 3D-printed biodegradable Zn-based porous scaffolds for bone defect repair”为题，发表于工程技术领域权威期刊Virtual and Physical Prototyping。目前，该期刊的影响因子为10.2。

　　铂力特为此次研究提供了设备支持，支架打印环节选用BLT-S210设备。作为医疗与科研领域的经典机型，BLT-S210搭载500W激光，成形尺寸可达105mm×105mm×200mm，能精准复现 TPMS 多孔结构设计（60% 孔隙率）；设备在打印过程中可将氧含量控制在10ppm以下，有效避免金属粉末发生氧化污染；同时，配备的开放式参数配置与精细光斑技术，可适配锌镁合金等特殊医用材料的加工需求，此前已助力清华大学等研究团队完成多项可降解骨科植入物研发，零件性能满足验证要求。

　　此次研究依托铂力特的设备解决方案，首次系统揭示了3D打印生物可降解锌基多孔支架表面特性对成骨性能的调控机制，为骨科植入物的精准设计提供了关键理论支撑。未来，铂力特将继续以技术赋能国际前沿的医疗科研创新，助力更多成果走向临床，为医疗事业发展注入源源不断的新活力。
