圣邦微电子推出单节锂电池保护芯片SGM41010

　　圣邦微电子推出SGM41010，一款单节锂电池保护芯片。该器件可应用于锂离子充电电池和锂聚合物充电电池。

　　SGM41010系列电池保护芯片专为锂离子和聚合物充电电池设计，集成了高精度的电压检测和延时功能。这款芯片的主要任务是保护单个锂离子或聚合物电池，防止它们遭受过充、过放和过流的损害。它内置的高精度电压检测电路包括：

　　过充电检测电压：4.1V至5.0V（5mV步进），精度：±15mV；

　　过充电恢复滞回电压：0mV至400mV（100mV步进），精度：±40mV；

　　过放电检测电压：2.1V至3.0V（10mV步进），精度：±35mV；

　　过放电恢复滞回电压：100mV至400mV（100mV步进），精度：±35mV；

　　放电过流检测电压：3mV至100mV（0.25mV步进），精度：±0.75mV；

　　负载短路检测电压：20mV至100mV（1mV步进），精度：±3.5mV；

　　充电过流检测电压：-100mV至-3mV（0.25mV步进），精度：±0.75mV。

　　所有这些检测的延迟时间都由内部电路精确控制，无需额外的外部电容。SGM41010支持上电自动激活。在电池电压为0V时，充电会被禁止。如果发生过充或短路保护（OCD/SCP），系统会在条件允许时尝试重新启动。

　　为了实现更精确的过流保护，SGM41010需要与外部过流检测电阻配合使用，这样即使在温度变化的情况下也能保持高精度。这款芯片在工作状态下的电流消耗仅为1.5μA（在25℃时的典型值），而在过放电状态下的最大消耗也仅为1μA，显示出其低功耗的特点。

　　SGM41010采用符合环保理念的XTDFN-1.4×1.4-6L和UTDFN-1.4×1.8-6L绿色封装，能够在-40℃至+85℃的宽温度范围内稳定运行。它还具备出色的耐压性能，VM和CO引脚能够承受的最大绝对电压值为-28V。

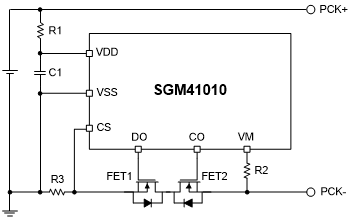

　　图1 SGM41010典型应用电路

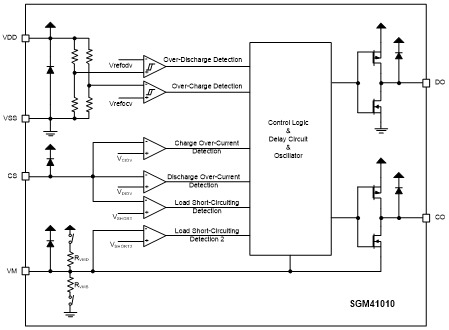

　　图2 SGM41010功能框图
