思瑞浦推出SD3.0电平转换芯片TPXT0506，高集成、自动方向控制，助力移动设备存

　　聚焦模拟和数模混合

　　聚焦高性能模拟与数模混合产品的供应商思瑞浦3PEAK（股票代码：688536）推出完全兼容SD3.0规范的高集成度、双向双电源电平转换器——TPXT0506。产品内置自动方向控制功能，专为跨电压域连接场景设计：一端适配1.7V-3.6V信号电平的存储卡，另一端匹配1.1V-1.95V的主机接口，无需额外控制信号即可实现无缝通信。

　　01

　　TPXT0506产品优势

　　国产供应链，高集成度

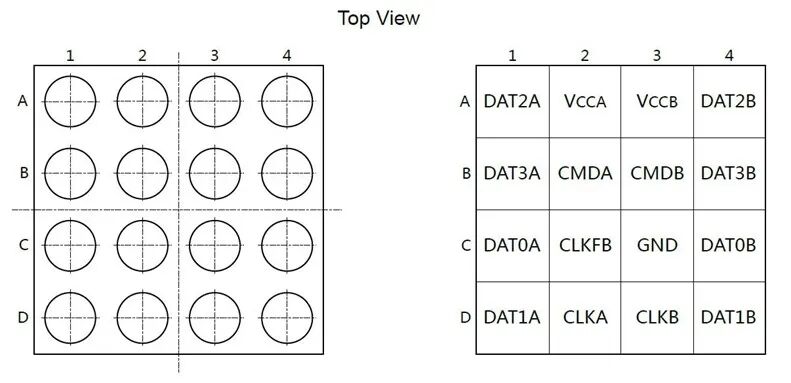

　　TPXT0506采用先进封装WLCSP-16，其内部集成上拉电阻与自动方向控制功能，有效减少外围元件，降低了物料清单成本与PCB板面积占用，加速产品上市。其管脚定义与业界主流方案完全兼容，支持直接P2P替换。TPXT0506基于全国产化供应链，实现自主可控与稳定供应。

　　宽电压范围与自动使能

　　TPXT0506支持VCCA侧1.1V-1.95V、VCCB侧1.7V-3.6V的宽范围电压转换，兼容性强。内置自动使能功能，当VCCB电压高于阈值时自动开启，低于阈值时自动关闭SD卡侧驱动，提升了系统的电源管理便利性与可靠性。

　　低延时与时钟反馈，保障高速传输

　　针对SD3.0规范下的高速传输需求，TPXT0506提供了低至数纳秒的传播延迟，并专门设计了时钟反馈通道，以补偿电平转换和PCB走线引入的延迟，为SDR104等超高速模式下的数据读取提供了充足的时序裕量，确保数据传输的稳定与准确。

　　02

　　TPXT0506产品特性

　　全面支持SD3.0规范：SDR104, SDR50, DDR50, SDR25, SDR12, High-Speed, Default-Speed模式；

　　支持最高208MHz时钟速率；

　　宽电压电平转换：VCCA (1.1V至1.95V) 与 VCCB (1.7V至3.6V) 之间；

　　集成上拉电阻，无需外部电阻；

　　自动方向感应，无需方向控制信号；

　　无VCCA、VCCB上电顺序要求；

　　先进封装技术：WLCSP-16。

　　03

　　TPXT0506典型应用

　　TPXT0506全面覆盖SD3.0全系列高速模式（含 SDR104/208 MHz、DDR50）及SD2.0规范，满足高速数据传输需求。凭借高集成、高可靠性的核心优势，TPXT0506广泛应用于智能手机、平板电脑、笔记本电脑、数码相机等消费电子及便携式设备，为各类终端的存储接口提供高效稳定的信号转换解决方案。同时，TPXT0506依托全国产化供应链体系，实现供货稳定的可靠保障，为客户打造集高性能、高安全、稳供应于一体的国产化优选方案。
